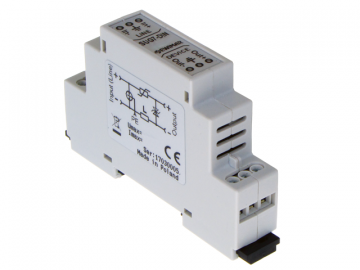

SUG-7-DIN/24VAC ir paredzēts, lai aizsargātu elektroniskas ierīces, kuras darbina 24 V maiņstrāva, pret zibens spērieniem, pārspriegumiem un pēkšņu sprieguma pieaugumu, kas var rasties tīkla barošanas avota bojājumu rezultātā. Iebūvētais 2 A automātiskais drošinātājs (pēc pieprasījuma pieejams ar 1,1 A drošinātāju) samazina tīkla barošanas avota (transformatora) bojājumu risku un ugunsgrēka risku īssavienojuma gadījumā kabeļos vai pievienotajā uztvērējierīcē.
Pārsprieguma novadītājs ir uzstādīts uz tipiskas 35 mm DIN sliedes. Izvelkamās slēdzenes, kas atrodas divās pusēs, atvieglo SUG-7-DIN uzstādīšanu jebkurā pozīcijā. Augstas kvalitātes liftu termināļi ar lielu strāvas slodzi samazina bojājumu risku ar lieliem pārsprieguma impulsiem. Ierīce aizņem viena DIN standarta moduļa platumu.
To var izmantot visām elektroniskajām ierīcēm, kuras darbina 24 V maiņstrāvas spriegums, piemēram, rūpnieciskās automatizācijas ierīcēm, rūpnieciskajām kamerām utt. Tā ir savienota starp barošanas avotu (transformatoru) un uztvērējierīci.
Vienkāršota blokshēma
Lai nodrošinātu efektīvu aizsardzību pret atmosfēras izlādēm, ieteicams izmantot divus novadītājus un tos iezemēt. Viena no ierīcēm jāpievieno pēc iespējas tuvāk barošanas avotam, bet otra – pēc iespējas tuvāk uztvērējierīcei. Jāatzīmē, ka SUG-7-DIN (LINE) aizsardzības IEEJAS pusei vienmēr jāatrodas garu kabeļu pusē, kuros var tikt inducēts pārsprieguma impulss.
Pareizas elektrotīkla aizsardzības piemērs
Šo ierīces modeli nedrīkst izmantot 24 V līdzstrāvai. Tā lietošana samazinās aizsardzības līmeni.
| Tehniskā specifikācija: | |
| Nominālais nepārtrauktais darba spriegums līnija-līnija | 24 V maiņstrāva |
| Maksimālais spriegums līnija-līnija |
27 V maiņstrāva |
| Maksimālais spriegums starp līniju un zemi Spriegums | 90 VDC |
| Līnijas-līnijas aizsardzības līmenis (10/1000 μS) | 28 A |
| Līnijas-zemes aizsardzības līmenis (8/20 μS) | 2 x 10 kA |
| Nominālā sērijas strāva | 2 A @ 24 maiņstrāvas (VAC) |
| Maksimālā sērijas strāva (impulss) | 3,5 A pie 24 maiņstrāvas (VAC) |
| Korpusa hermētiskums | IP40 |
| Darbības temperatūra | -30°C~60°C |
| DIN sliedes aizņemtība | 1 modulis |
| Izmēri | 17,8 x 89,5 x 58,5 (mm) |
